En instalaciones fotovoltaicas de cierta envergadura, pequeños detalles de diseño pueden marcar una diferencia importante tanto en eficiencia como en optimización de materiales. Uno de esos detalles es el conocido método de conexión llamado “salto de rana”.
Este sistema consiste en conectar los paneles solares en serie alternando el sentido de conexión entre filas. De esta forma, tanto el positivo como el negativo del string salen por el mismo extremo del conjunto de módulos, lo que permite optimizar el cableado y reducir la longitud total de los conductores necesarios.
¿Qué es el “salto de rana” en instalaciones solares?
El salto de rana es una técnica de conexión utilizada en strings fotovoltaicos para evitar que los extremos positivo y negativo queden en lados opuestos del campo solar.
Cómo funciona este sistema de conexión
Cuando los módulos se conectan alternando su sentido, el cableado va “saltando” de una fila a otra. Esto permite que el circuito termine en el mismo lado desde donde comenzó, evitando recorridos largos de cable para cerrar la serie.
El resultado es un recorrido eléctrico más eficiente y mejor aprovechamiento del cableado disponible.
Por qué en instalaciones residenciales suele pasar desapercibido
En instalaciones pequeñas, como las residenciales, este tipo de optimización suele tener un impacto muy reducido.
Cuando hablamos de 10 o 20 paneles solares, la diferencia en cableado puede ser de apenas unos pocos metros. En ese contexto, el incremento de material es prácticamente irrelevante dentro del coste total de la instalación.
Por este motivo, muchos instaladores acostumbrados a trabajar principalmente en residencial pueden no prestar demasiada atención a este tipo de detalles.
El problema cuando la instalación es de gran tamaño
La situación cambia completamente cuando se trabaja con instalaciones fotovoltaicas de mayor potencia.
Un ejemplo sería una instalación de 115 kWp, compuesta por 13 series de entre 17 y 18 módulos cada una, con tiradas de cable que pueden alcanzar entre 50 y 90 metros.
Impacto real en el cableado
Si no se aplica el salto de rana en este tipo de instalaciones, el positivo y el negativo del string pueden quedar en extremos opuestos del campo solar. Esto obliga a realizar recorridos adicionales de cable para poder llevar ambas polaridades hasta el inversor o la caja de conexión.
El resultado es un incremento innecesario de metros de cable, mayor complejidad en el montaje y un coste adicional en materiales.
Cuando el orden visual no significa optimización

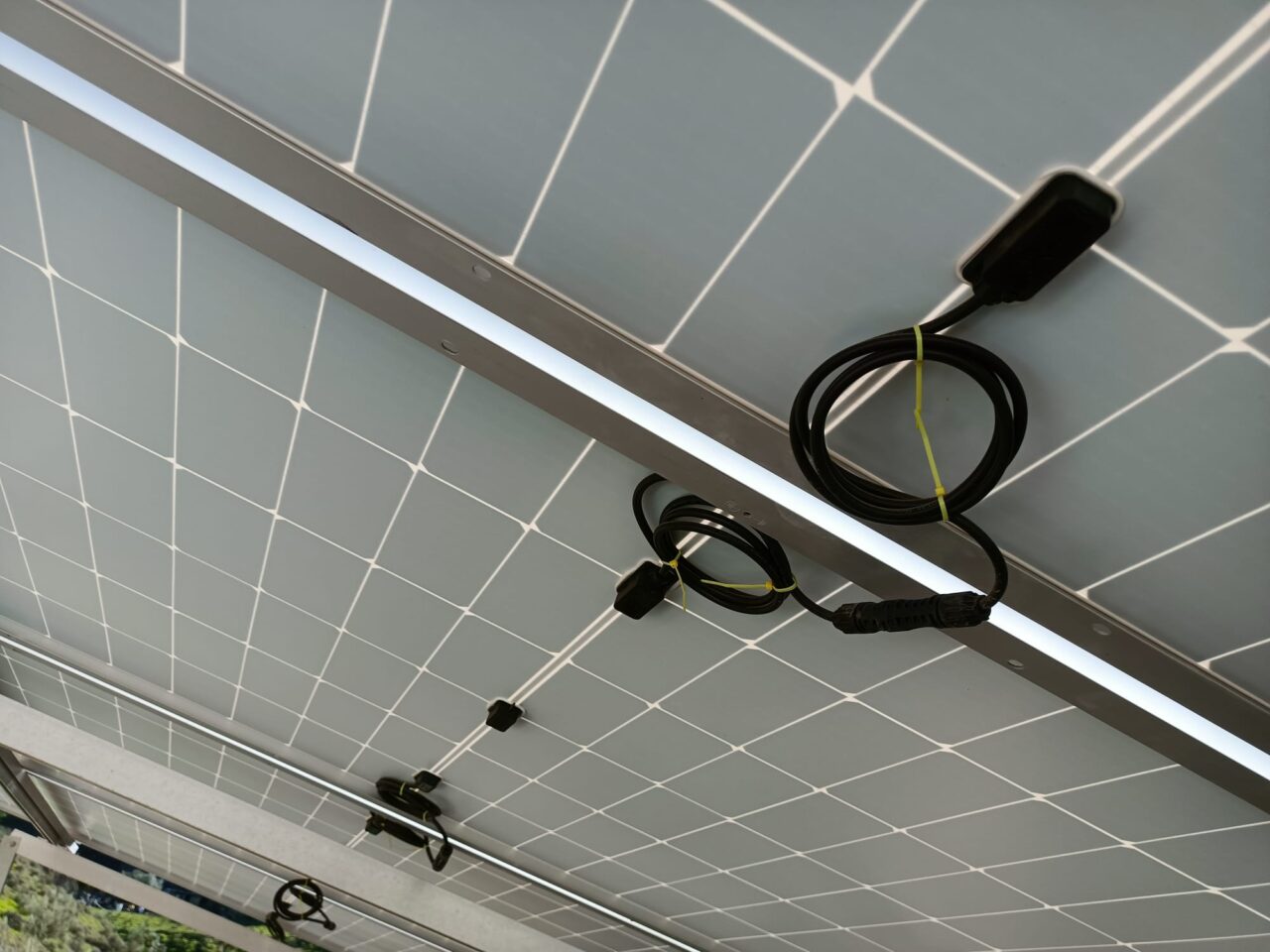

En algunas instalaciones se pueden observar tramos de cable recogidos y sujetos con bridas. A simple vista puede parecer un trabajo limpio y ordenado.
Sin embargo, cuando el cable sobrante se acumula en lugar de aprovecharse en su recorrido natural, puede indicar que el diseño del string no se optimizó correctamente desde el principio.
El cableado en una instalación fotovoltaica no solo debe verse bien, sino también estar correctamente planificado y dimensionado.
En definitiva…
Técnicas como el salto de rana, que pueden parecer un detalle menor en instalaciones pequeñas, se convierten en un factor importante cuando se trabaja en proyectos fotovoltaicos de gran escala.
Un buen diseño eléctrico permite reducir materiales, simplificar el montaje y optimizar el rendimiento global de la instalación, evitando errores que pueden multiplicarse cuando el tamaño del sistema aumenta.
